項目名稱：橫琴?lài)?guó)際科技創新中心屋面鋼網殼及ETFE氣枕工程

建設地點：廣東省珠海市

竣工時間：2017年12月

獲獎等級：廣東省建設工程優質結構獎

獲獎單位：寧波萬豪空間結構工程有限公司

一、工程概況

  橫琴?lài)?guó)際科技創新中心位于廣東省珠海市橫琴新區。本工程一期用地面積22119㎡，總建筑面積63486.63㎡。其中1#樓（中拉經貿園）建筑高度為36.5m，結構形式為骨架式氣枕膜結構，上部為鋼結構單層網殼+氣枕ETFE膜覆蓋，如下圖所示。氣枕膜總面積約8000平方米，共計730個氣枕，93個開啟式天窗，3000多根桿件組成，總用鋼量達1700余噸，單體構件大結構復雜，結構最高點標高為45.68米，中心最大跨度約90米，整個建筑結構新穎，造型美觀，采用多項新技術，此項目的建立為橫琴?lài)?guó)際科技創新中心及中拉經貿園建設增添一抹亮彩?？⒐ず螳@得建設單位及政府機構的高度認可。

  該項目由寧波萬豪空間結構工程有限公司深化設計、加工及安裝完成；工程于2017年12月竣工。

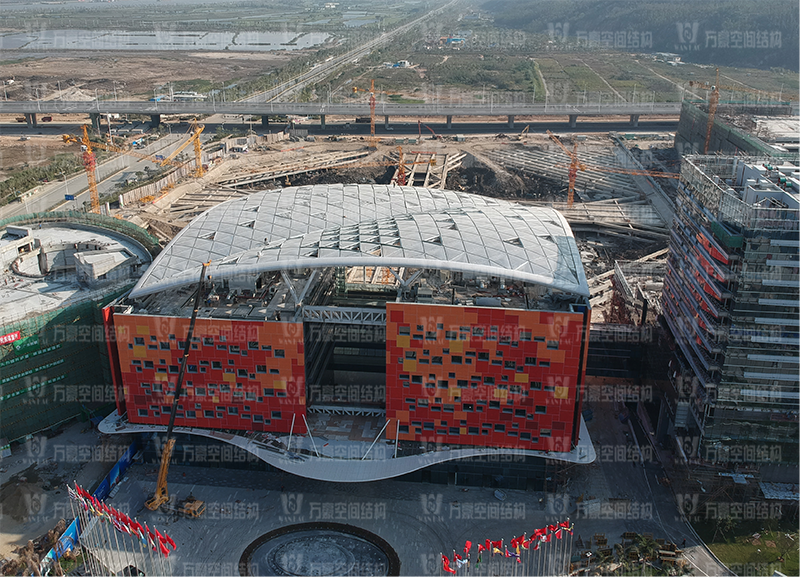

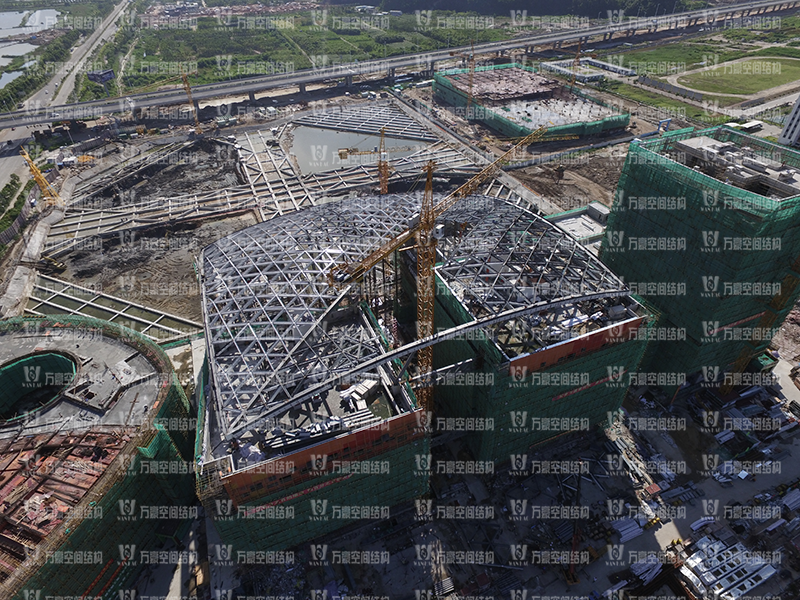

橫琴?lài)?guó)際科技創新中心現場圖

二、結構體系

1.鋼結構體系

  本工程鋼結構為大跨度單層雙曲面網殼結構，表面覆蓋氣枕ETFE膜結構，結構最高點標高為45.68米；屋面鋼結構投影面尺寸為82m*76m，整個屋面鋼結構依靠V形圓管支撐于屋面上，V形支撐與屋面鋼結構通過銷軸連接。屋面鋼結構的鋼梁均為箱型結構，各箱型梁通過米字形鑄鋼節點相互連接。

  鋼結構形式包含十字勁性鋼骨柱、箱型網殼結構、鑄鋼節點、抗拔球形鉸支座等，結構形式多樣且復雜。

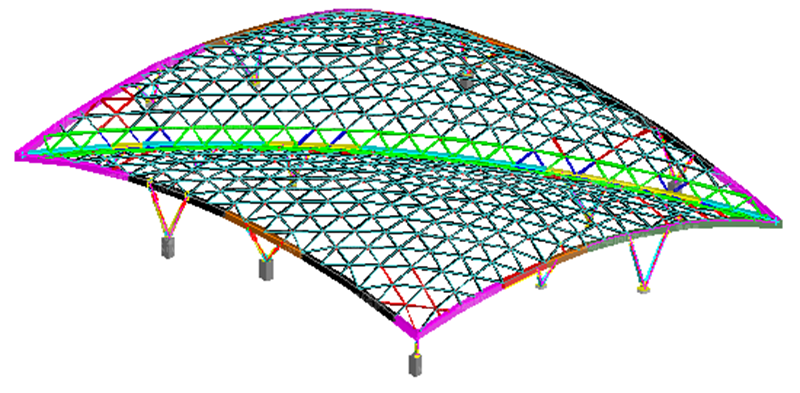

屋面鋼結構三維模型示意圖

  本工程主體結構用鋼量約1055噸，其中鑄鋼節點160噸；膜二次鋼結構用鋼量約190噸。

2.屋面膜結構概況

  本工程包含730（如圖10：下部364個，上部366個）個ETFE氣枕，每個三角形區域有一個氣枕。氣枕總面積約8000㎡，其中最大的約12.08㎡，最小的約1.64㎡。本工程全部氣枕采用雙層ETFE。經驗算，雙層氣枕可以滿足本項目的各種荷載組合。

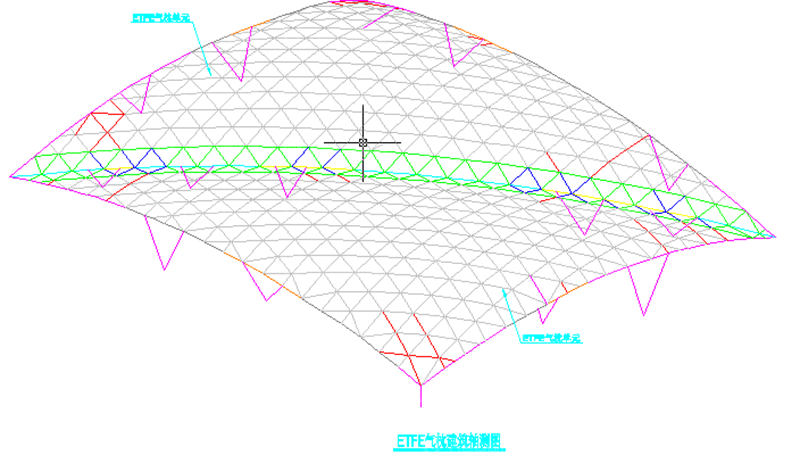

ETFE氣枕建筑軸測圖

膜內最大應力分布圖（負風壓作用下）

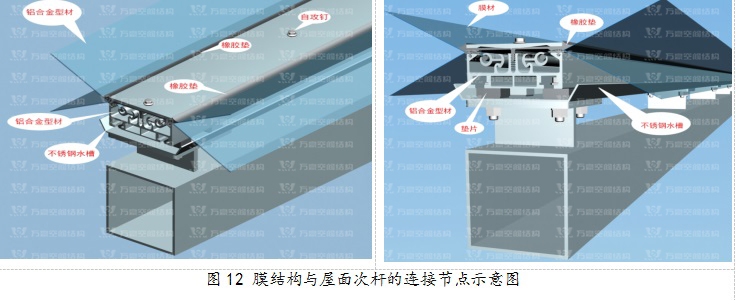

膜結構與屋面次桿的連接節點示意圖

  膜結構龍骨（鋁合金型材）是在單元膜面展開后，在膜繩邊處穿入相應長度的鋁合金扣件，然后利用螺栓、自攻釘將鋁型材固定在二次構件上。

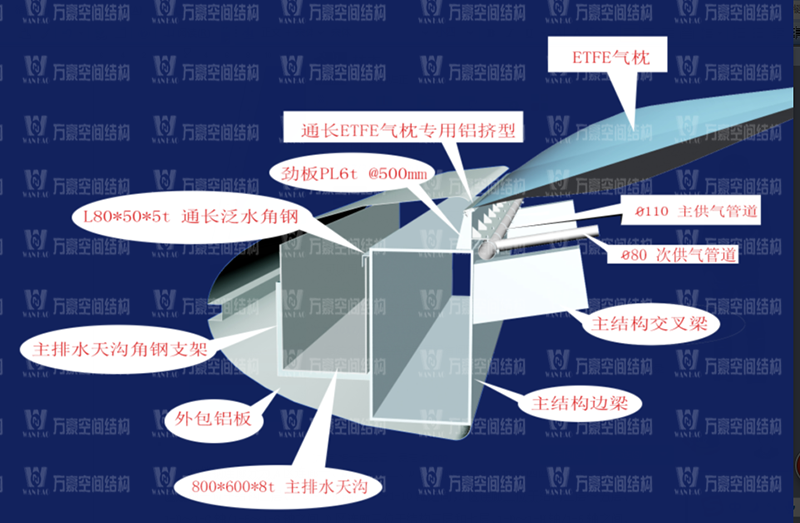

膜結構與屋面主桿的連接節點示意圖

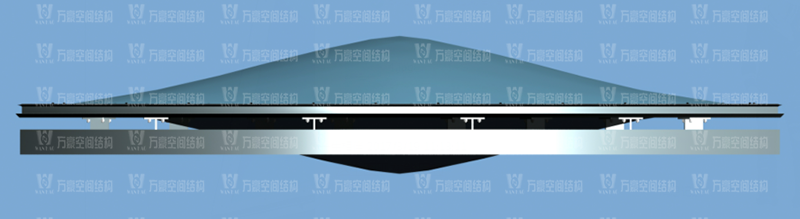

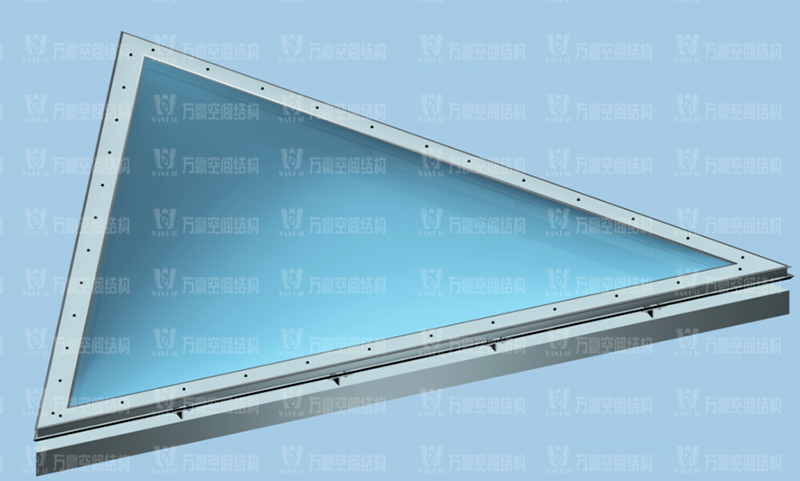

膜結構以屋面結構每個三角為一個單元示意圖

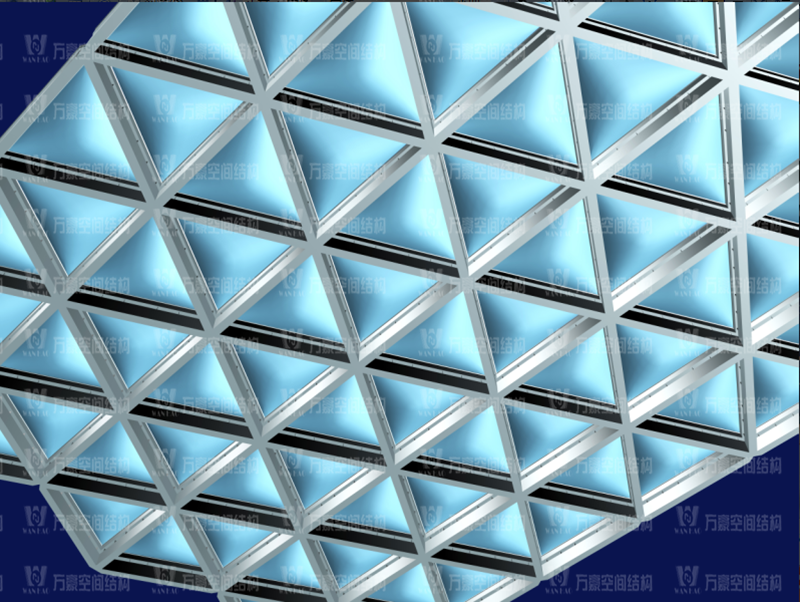

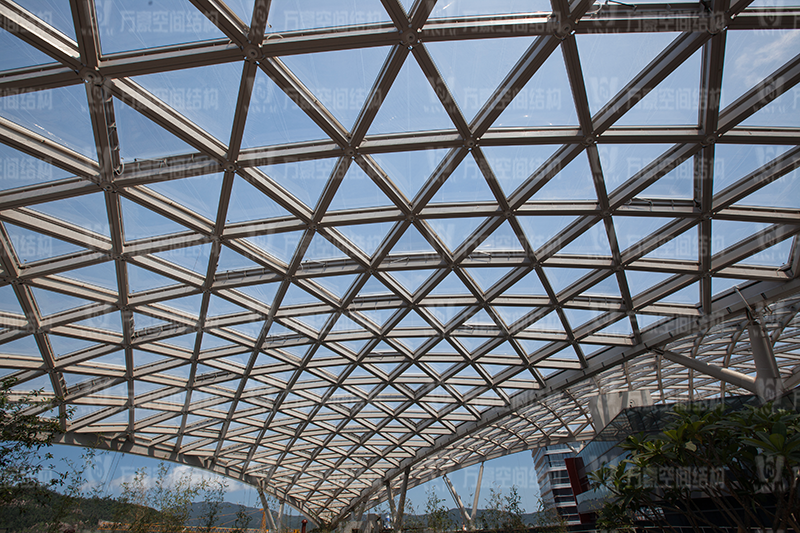

屋面膜結構仰視效果圖

三、施工難點

  本工程根據總體工期要求時間緊迫，鋼結構工程總工期不超過60天。鋼結構重量約1700噸，包含曲面網殼、V型支撐、鑄鋼節點、萬向支座等加工周期長；雙曲面結構體系，部分結構采用向心關節軸承連接，在安裝過程中無法保持自身結構穩定，需要增加臨時豎向支撐影響安裝進度；構件數量多、規格多，合理的發貨順序也是工期的保證；珠海地區風大雨多，影響工期的不確定性因素較多；膜材為進口材料采購周期長。雖然困難諸多，但萬豪都順利的逐一解決。

四、網殼鋼結構施工方案

1. 安裝方法簡介

  主鋼梁利用現場C7052行走塔吊的性能和吊裝半徑，先安裝1/1-J和1-10軸主箱型鋼梁及網殼小拼單元，然后塔吊行走至過中線位置安裝1-A、1-2軸主鋼梁及斜向主鋼梁，形成穩定體系后依次安裝屋面網殼。

  網殼先在地面拼裝成單元后用塔吊進行整片吊裝，網殼安裝由角部向中間依次安裝，確保結構的整體穩定性。

2. 安裝步驟

（1）屋面支座、鑄鋼件及鋼柱安裝

鋼柱安裝時，應注意先把鋼柱的下插板與埋件安裝焊接后，再進行鋼柱安裝焊接。

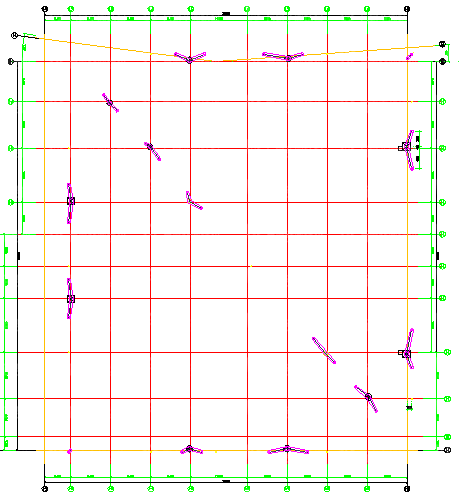

屋面鋼柱布置圖

（2）屋面主梁安裝（共33段）

  屋面主梁安裝順序根據網殼的安裝焊接順序相同

五、經濟指標

  本工程主體結構用鋼量約1100噸，鑄鋼節點160噸；膜二次鋼結構用鋼量約190噸，氣枕膜總用量面積約8000平方米。

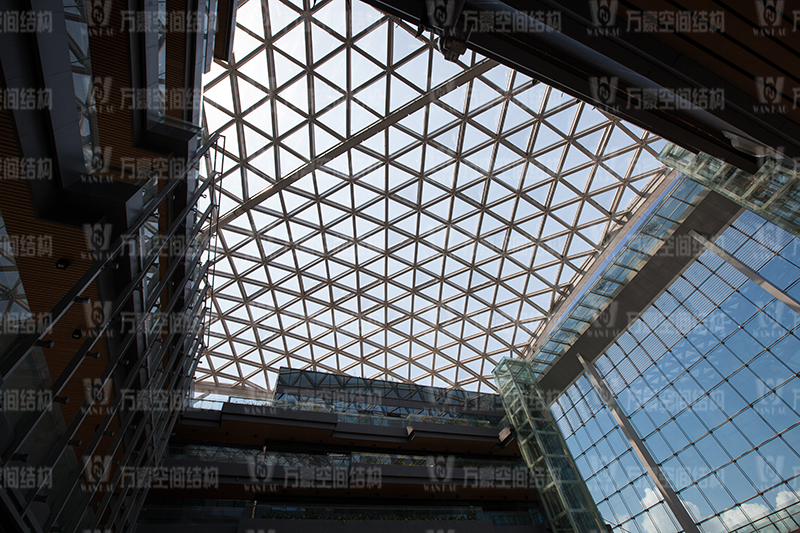

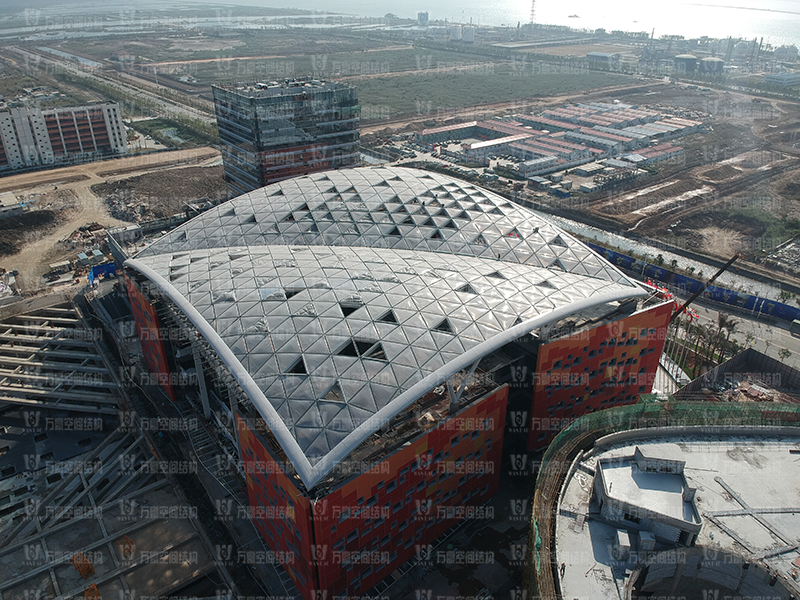

六、工程照片
